西安电子科技大学团队攻克芯片散热难题，打破二十年僵局！

西安电子科技大学团队成功攻克芯片散热技术难题，打破了长达20年的技术僵局，该团队采用创新技术解决方案，有效提升了芯片的散热性能，为芯片行业的发展带来了重大突破，这一成果对于推动科技进步、促进产业发展具有重要意义。

在芯片制造中，不同材料层间的“岛状”连接结构长期阻碍热量传递，成为器件性能提升的关键瓶颈。

近日，西安电子科技大学郝跃院士、张进成教授团队通过创新技术，成功将粗糙的“岛状”界面转变为原子级平整的“薄膜”，使芯片散热效率和器件性能获得突破性提升。这项为半导体材料高质量集成提供“中国范式”的突破性成果，已发表在《自然·通讯》与《科学进展》上。

郝跃院士（左四）指导师生实验。图片来源：西安电子科技大学

“传统半导体芯片的晶体成核层表面凹凸不平，严重影响散热效果。”西安电子科技大学副校长、教授张进成介绍，“热量散不出去会形成‘热堵点’，严重时导致芯片性能下降甚至器件损坏。”这个问题自2014年相关成核技术获得诺贝尔奖以来，一直未能彻底解决，成为射频芯片功率提升的最大瓶颈。

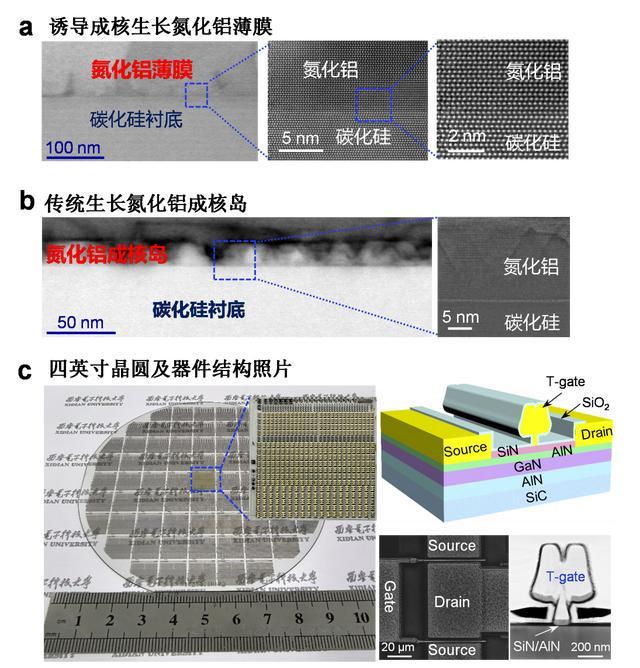

团队首创“离子注入诱导成核”技术，将原本随机的生长过程转为精准可控的均匀生长。实验显示，新结构界面热阻仅为传统的三分之一。

基于该技术制备的氮化镓微波功率器件，在X波段和Ka波段输出功率密度分别达42瓦/毫米和20瓦/毫米，将国际纪录提升30%—40%。这意味着同样芯片面积下，装备探测距离可显著增加，通信基站也能覆盖更远、更节能。

对于普通民众，这项技术的红利也将逐步显现。虽然当前民用手机等设备尚不需要如此高的功率密度，但基础技术的进步是普惠的。未来，手机在偏远地区的信号接收能力可能更强，续航时间也可能更长。更深远的影响在于，它为推动5G/6G通信、卫星互联网等未来产业的发展，储备了关键的核心器件能力。
